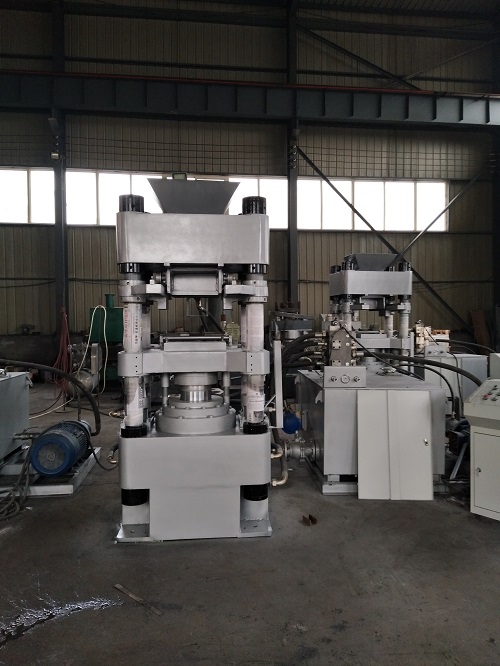

四柱液壓機
感謝訪問。專注細節，品質至上，共創美好未來，鑫源專注四柱液壓機數年，液壓機械制造案例上百條。下頁是選型表，3分鐘讀完，可省過半運行成本。專業服務，精準對接，助力企業騰飛！如有需求，請直接撥打頁腳電話，我們提供24小時方案。
一、概述：
“鑫源”牌四柱液壓機由主機、液壓系統及電氣裝置三大部分組成。主機部分包括機身、主缸、頂出缸及充液裝置等。液壓系統由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。電氣裝置按照液壓系統規定的動作程序，選擇規定的工作方式，在發出訊號的指令下，完成規定的工藝動作循環。
液壓系統在電氣裝置的控制下，通過泵和油缸及各種液壓閥，四柱液壓機實現能量的轉換，調節和輸送，完成各種工藝動作的循環。
二、用途和特點：
該系列液壓機適用于可塑性材料的壓制工藝。如粉末制品成型、塑料制品成型、冷（熱）擠壓金屬成型、薄板拉伸以及橫壓、彎壓、翻透、校正等工藝。
機器具有的動力機構和電氣系統，四柱液壓機采用按鈕集中控制，可實現調整、手動及半自動三種工作方式：
機器的工作壓力、壓制速度，空載快下行和減速的行和范圍，均可根據工藝需要進行調整，并能完成頂出工藝，不帶頂出工藝、拉伸工藝三種工藝方式，每種工藝又為定壓，定程兩種工藝動作供選擇，定壓成型工藝在壓制后具有頂出延時及自動回程。
主要技術參數
|
項目 |
單位 |
XY32-40 |
XY32 |
XY32 |
XY32-200 |
XY32 |
XY32-500 |
XY32-630 |
XY32 |
XY32 |
XY32 |
|
|
公稱力 |
kN |
400 |
630 |
1000 |
2000 |
3150 |
5000 |
6300 |
8000 |
12500 |
20000 |
|
|
回程力 |
kN |
180/60 |
190 |
260 |
400 |
630 |
1000 |
1200 |
1200 |
2000 |
4000 |
|
|
頂出力 |
kN |
100 |
190 |
190 |
350 |
630 |
1000 |
1000 |
1000 |
2000 |
2500 |
|
|
液體大工作壓力 |
MPa |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
a25 |
25 |
|
|
拉伸滑塊行程 |
mm |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
900 |
700 |
800 |
|
|
頂出活塞大行程 |
mm |
150 |
150 |
200 |
250 |
300 |
350 |
350 |
350 |
300 |
400 |
|
|
滑塊距工作臺大距離 |
mm |
700 |
800 |
900 |
1100 |
1250 |
1500 |
1800 |
1500 |
1400 |
1400 |
|
|
滑塊行程速度 |
快下 |
mm/s |
36/130 |
80 |
100 |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
|
工作 |
mm/s |
18 |
10 |
14 |
18 |
12 |
10 |
6 |
8 |
6-10 |
2-6 |
|
|
回程 |
mm/s |
75/130 |
60 |
80 |
80 |
60 |
80 |
60 |
60 |
45 |
50 |
|
|
頂出行程速度 |
頂出 |
mm/s |
95 |
50 |
70 |
90 |
55 |
80 |
80 |
60 |
75 |
70 |
|
退回 |
mm/s |
120 |
100 |
140 |
120 |
110 |
160 |
160 |
120 |
100 |
100 |
|
|
工作臺有效面積 |
左右 |
mm |
460 |
570 |
720 |
1000 |
1250 |
1400 |
1600 |
1500 |
2200 |
6000 |
|
前后 |
mm |
460 |
490 |
580 |
900 |
1120 |
1400 |
1600 |
1400 |
1800 |
1000 |
|
|
外形尺寸 |
左右 |
mm |
1385 |
2000 |
2160 |
2825 |
3200 |
4060 |
4200 |
4800 |
5250 |
6000 |
|
前后 |
mm |
920 |
1500 |
1504 |
2060 |
2500 |
3525 |
4200 |
2200 |
3800 |
2200 |
|
|
地面以上 |
mm |
2254 |
2550 |
3150 |
3791 |
4250 |
4995 |
5615 |
6000 |
6000 |
7550 |
|
|
電機功率 |
kW |
7.5 |
7.5 |
7.5/11 |
15 |
22 |
37 |
37 |
45 |
74 |
90 |
|
|
整機重量 |
kg |
2500 |
3200 |
4500 |
13000 |
17000 |
30000 |
45000 |
55000 |
73000 |
93000 |
|
